Komplet je namenjen prenosu videa (z uporabo balunov) in napajanja iz enega vira preko kabla twisted-pair, ponavadi UTP CAT5e...

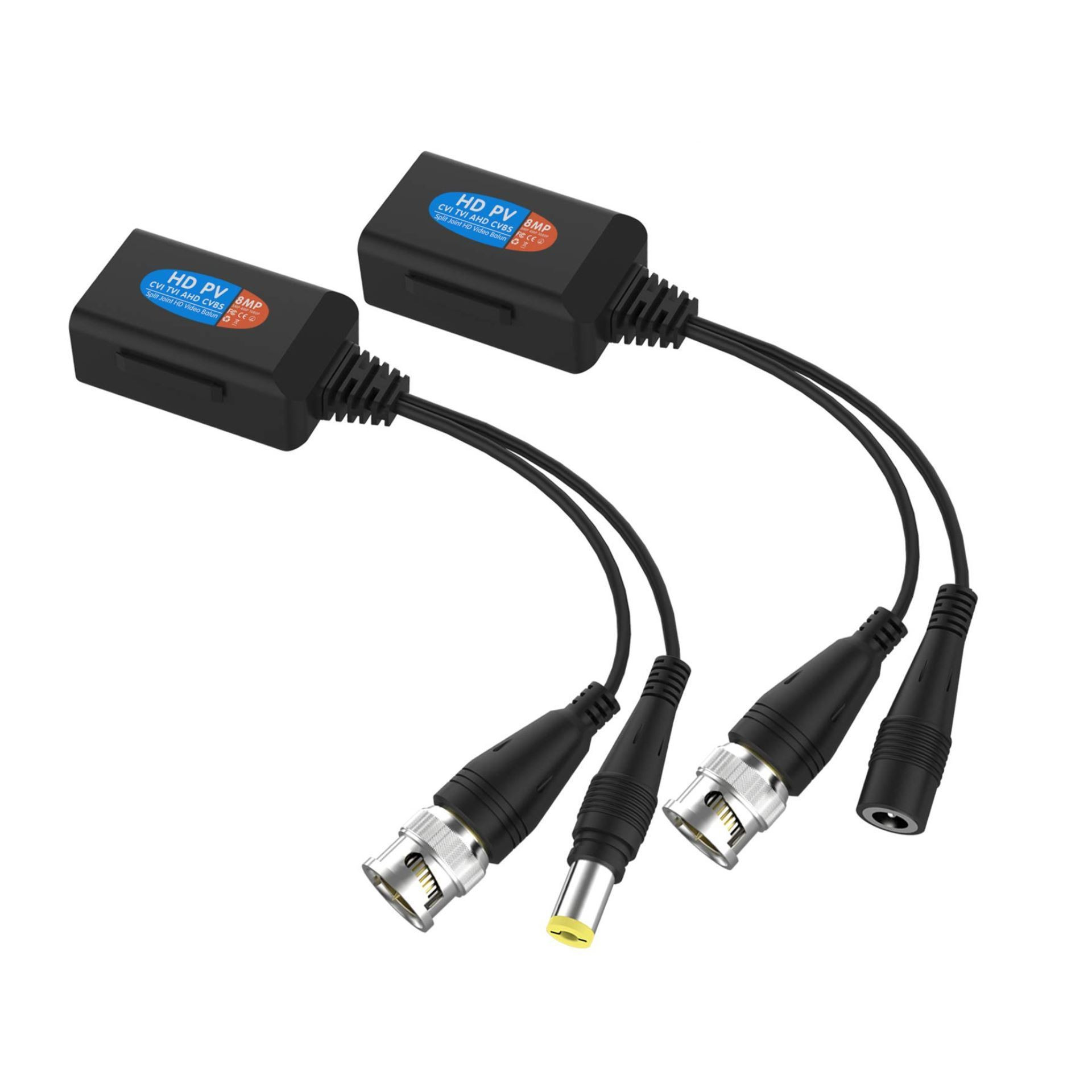

Video balun UTP-1xBNC z napajanjem (2kom), Pasivni pretvornik
Komplet je namenjen prenosu videa (z uporabo balunov) in napajanja iz enega vira preko kabla twisted-pair, ponavadi UTP CAT5e.
Vsaka od teh dveh enot je opremljena z RJ-45 priključkom, BNC vtičom in 2.1/5.5 priključkom za napajanje.
V paketu sta dva elementa. En se priklopi na bnc cctv kamero, drugi na DVR snemalnik.
Tehnični podatki:
Domet (video) 400 m
Izguba signala -0.5 dB @ 5 MHz Video
Video pasovna širina 0 ... 10 MHz
Vhodna/izhodna impedanca (UTP) 100 ?
Priključki balun pri kameri:
BNC priključek video na kablu 9cm
DC moški vmesnik na kablu 9cm
RJ- 45 UTP ženski priključek
Priključki balun pri snemalniku:
BNC priključek video na kablu 9cm
DC ženski vmesnik na kablu 9cm(priklop video napajalnika)
RJ- 45 UTP ženski priključek
Specifikacija uporabe paric:
1) Belo/oranžen - signal (+) video
2) Oranžen - signal (-) video
3) Neaktivni
4) Modri GND
5) Belo/moder - (+) napajanja 12V
6) Neaktivni
7) Belo/rjav - (+) napajanja 12V
8) Rjav GND
Dimenzija v mm (DxSxV): 46 x 25 x 21
Teža neto v kg: 0.0700
Teža bruto v kg: 0.0850
Garancija v mesecih: 12
